Instalace videovrátného u brány a branky vyžaduje pečlivé technické plánování, které zajistí spolehlivý přenos signálu a bezchybné ovládání zámků i pohonů bez ohledu na počasí.
Kabeláž jako základ spolehlivého systému
Při plánování venkovního videotelefonu je nejčastější chybou podcenění kabelové trasy. Bezdrátová řešení sice nabízejí snadnou instalaci, ale v reálných podmínkách narážejí na stínění kovovými ploty, tloušťku zděných sloupků a rušení z okolí. Pro stabilní přenos obrazu bez latence a výpadků je nezbytný metalický rozvod.
Základem je položení vhodného typu kabelu do ochranné ohebné trubky (husího krku) v nezámrzné hloubce. Pro kratší vzdálenosti do 50 metrů lze použít kroucenou dvojlinku kategorie Cat5e nebo Cat6, ideálně ve verzi outdoor (s PE pláštěm odolným proti vlhkosti a UV záření). U delších tras se doporučuje kombinace koaxiálního kabelu pro video a samostatných vodičů pro napájení a ovládání, aby nedocházelo k útlumu signálu a rušení vysokofrekvenčním šumem.
Napájení a ovládání elektromagnetického zámku
Řízení vstupu zahrnuje dva nezávislé okruhy: ovládání branky (elektromagnetický zámek) a ovládání vjezdové brány (pohon). Elektromagnetický zámek v brance vyžaduje stálé nebo impulzní napájení. Zde je klíčová volba mezi reverzním režimem (bez proudu otevřeno) a západkovým režimem (bez proudu zavřeno).
Z fyzikálního hlediska dochází na dlouhém vedení k úbytku napětí. Pokud je napájecí zdroj umístěn v domě a kabel k brance měří 40 metrů, může napětí 12 V klesnout natolik, že cívka zámku nesesepne. Řešením je použití vodičů s větším průřezem (minimálně 1 mm²) pro napájecí větve, nebo instalace pomocného relé a napájecího zdroje blíže k samotné brance, například v technickém sloupku.
Integrace s pohonem vjezdové brány
Ovládání automatické brány funguje na principu bezpotenciálového kontaktu (suchého kontaktu). Vnější jednotka videovrátného vysílá pouze krátký spínací impuls do řídicí jednotky pohonu brány, která následně spustí cyklus otevření nebo zavření. Při zapojování je striktně zakázáno přivádět na svorky řídicí jednotky pohonu jakékoli cizí napětí, což by mohlo poškodit citlivou elektroniku. Propojení se provádí stíněným kabelem, který zamezí indukci falešných signálů z motoru pohonu.
Výběr umístění a optické parametry kamery

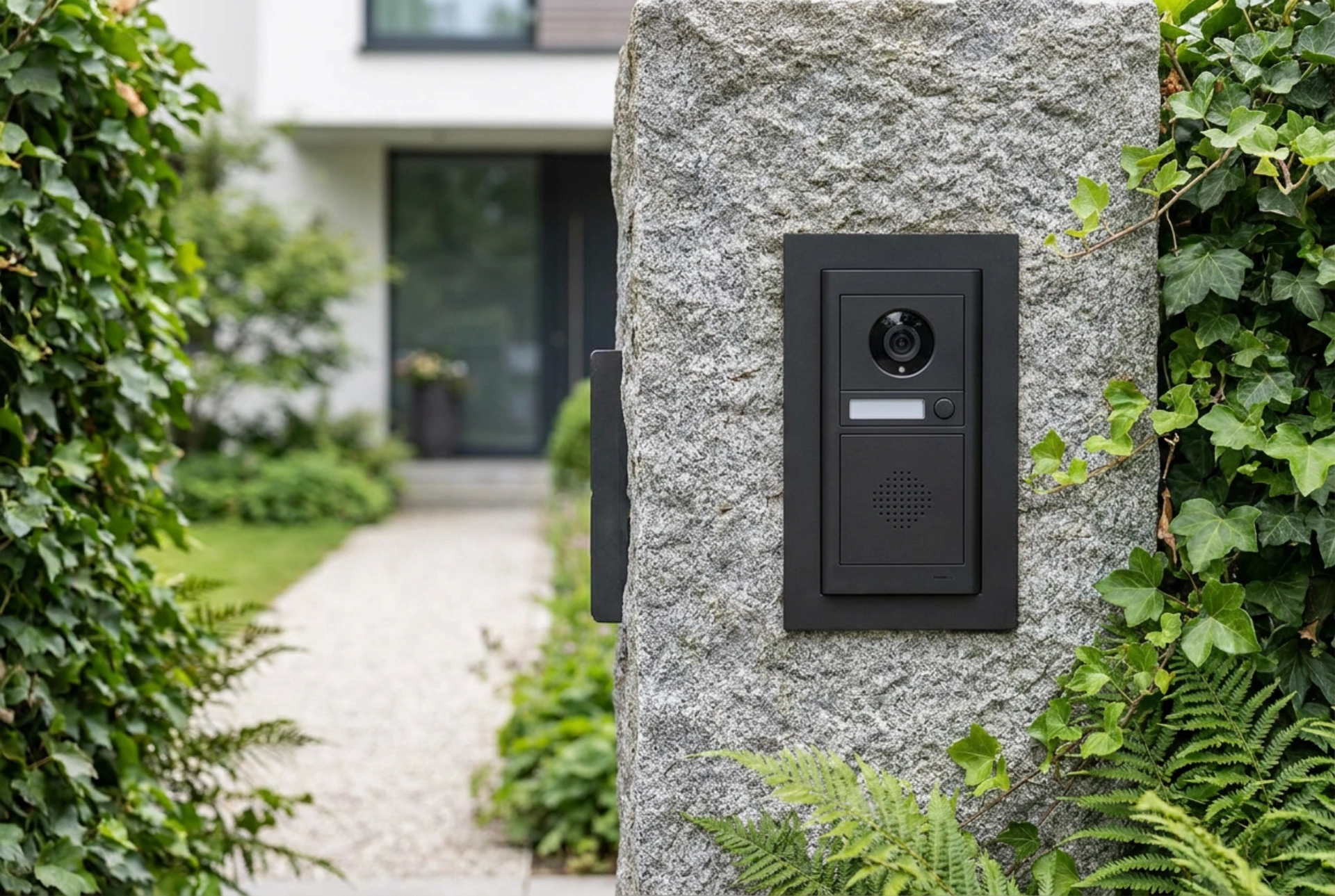

Správná výška instalace a úhel záběru určují, zda systém splní svou bezpečnostní funkci. Vnější panel by měl být namontován ve výšce 150 až 160 cm od úrovně terénu, což odpovídá průměrné výšce lidských očí.
Při plánování pozice je nutné zohlednit světelné podmínky. Kamera by neměla směřovat přímo proti dráze slunce (na jih či jihozápad), jinak bude obraz trpět silným protisvětlem a siluetovým efektem. Pokud nelze orientaci změnit, je nezbytné zvolit kameru s hardwarovou funkcí WDR (široký dynamický rozsah), která digitálně vyrovnává extrémní rozdíly mezi světlem a stínem. Pro noční monitorování je klíčový infračervený přísvit s vlnovou délkou 850 nm, který je pro lidské oko téměř neviditelný, ale dokonale osvětlí prostor před brankou.
Ochrana před vnějšími vlivy a mechanickým poškozením
Venkovní jednotka je celoročně vystavena extrémním teplotám, dešti a sněhu. Konstrukce musí vykazovat minimální stupeň krytí IP54, ideálně IP65, což zaručuje prachotěsnost a odolnost proti tryskající vodě. Z hlediska mechanické odolnosti (antivandal provedení) se doporučují slitiny hliníku nebo nerezová ocel s třídou ochrany IK08 a vyšší. Fyzická instalace na sloupek by měla vždy zahrnovat ochrannou stříšku proti přímému dešti, která zabraňuje usazování kapek vody na objektivu kamery a zkreslování obrazu.
