Přesné nastavení projektoru u malířského stojanu je kritickým krokem pro každého výtvarníka, který chce přenést skicu na plátno bez geometrického zkreslení a neustálého stínění vlastním tělem. Správná instalace vyžaduje pochopení základních optických zákonů, úhlu dopadu světla a mechanické stability celého systému.
Fyzikální principy vyrovnání: Jak předejít lichoběžníkovému zkreslení
Nejčastější chybou při promítání na plátno je takzvaný keystone efekt neboli lichoběžníkové zkreslení. K tomu dochází, když optická osa projektoru nesvírá s rovinou plátna přesný úhel devadesáti stupňů. Pokud projektor míří na plátno zdola nebo z boku, obraz se na vzdálenější straně rozšiřuje, což deformuje proporce předlohy. I když moderní digitální projektory nabízejí softwarovou korekci lichoběžníkového zkreslení, pro umělecké účely se doporučuje spoléhat se primárně na fyzické vyrovnání. Softwarová korekce totiž přepočítává pixely, což vede ke ztrátě ostrosti a detailů v okrajových částech obrazu. Pro optimální výsledek postupujte následovně:
- Rovnoběžnost rovin: Zajistěte, aby zadní strana projektoru a jeho objektiv byly dokonale rovnoběžné s plochou plátna na stojanu. Pokud je stojan mírně zakloněný dozadu, což je u áčkových stojanů běžné, musíte pod stejným úhlem naklonit i projektor.
- Použití vodováhy: Přiložte malou vodováhu na horní hranu plátna a následně na tělo projektoru. Úhly sklonu se musí přesně shodovat, abyste eliminovali vertikální deformaci.
- Středová osa: Objektiv projektoru by měl mířit přesně do geometrického středu plátna. Tím minimalizujete potřebu jakýchkoli optických korekcí a zachováte maximální hustotu pixelů po celé ploše.
Eliminace stínů při práci u stojanu
Při překreslování linek na plátno stojíte mezi zdrojem světla a samotnou plochou. Chcete-li zabránit tomu, aby vaše ruka a hlava vrhaly na plátno stíny, které znemožňují přesnou práci, musíte zvolit správný úhel a výšku umístění projektoru. Nejlepším řešením je umístění projektoru nad úroveň hlavy kreslíře se strmým úhlem dopadu, nebo mírně z boku. Pokud jste praváci, umístěte projektor mírně vlevo od stojanu a natočte jej směrem k plátnu. Pro leváky platí opačné pravidlo, tedy umístění vpravo. Světlo tak dopadá na plátno pod úhlem, který minimalizuje stín vrhaný kreslící rukou. Při bočním umístění je však nutné kompenzovat horizontální zkreslení obrazu fyzickým natočením plátna nebo jemnou mechanickou korekcí na stativu. Výška projektoru by měla být minimálně o třicet centimetrů vyšší než hlava stojícího či sedícího umělce.
Vzdálenost, světelný tok a kontrast v ateliéru
Vzdálenost projektoru od stojanu přímo určuje velikost promítaného obrazu a jeho intenzitu. Zde platí zákon převrácené hodnoty čtverce vzdálenosti: se zdvojnásobením vzdálenosti klesá intenzita světla na čtvrtinu. Pro detailní kresbu potřebujete vysoký kontrast, nikoli však oslepující jas, který unavuje oči. V polotmavém ateliéru stačí projektor se světelným tokem kolem patnácti set až dvou tisíc lumenů. Pokud pracujete za denního světla, budete potřebovat vyšší svítivost, avšak doporučuje se spíše zatemnit okna než zvyšovat výkon projektoru, protože silný zdroj světla ze zálohy snižuje viditelnost linek kreslených tužkou či uhlem. Nastavte objektiv tak, aby byly pixely na plátně dokonale ostré. Pokud má plátno hrubou texturu, může docházet k mikro-stínům na struktuře tkaniny. V takovém případě obraz mírně rozostřete, čímž zjemníte přechody.

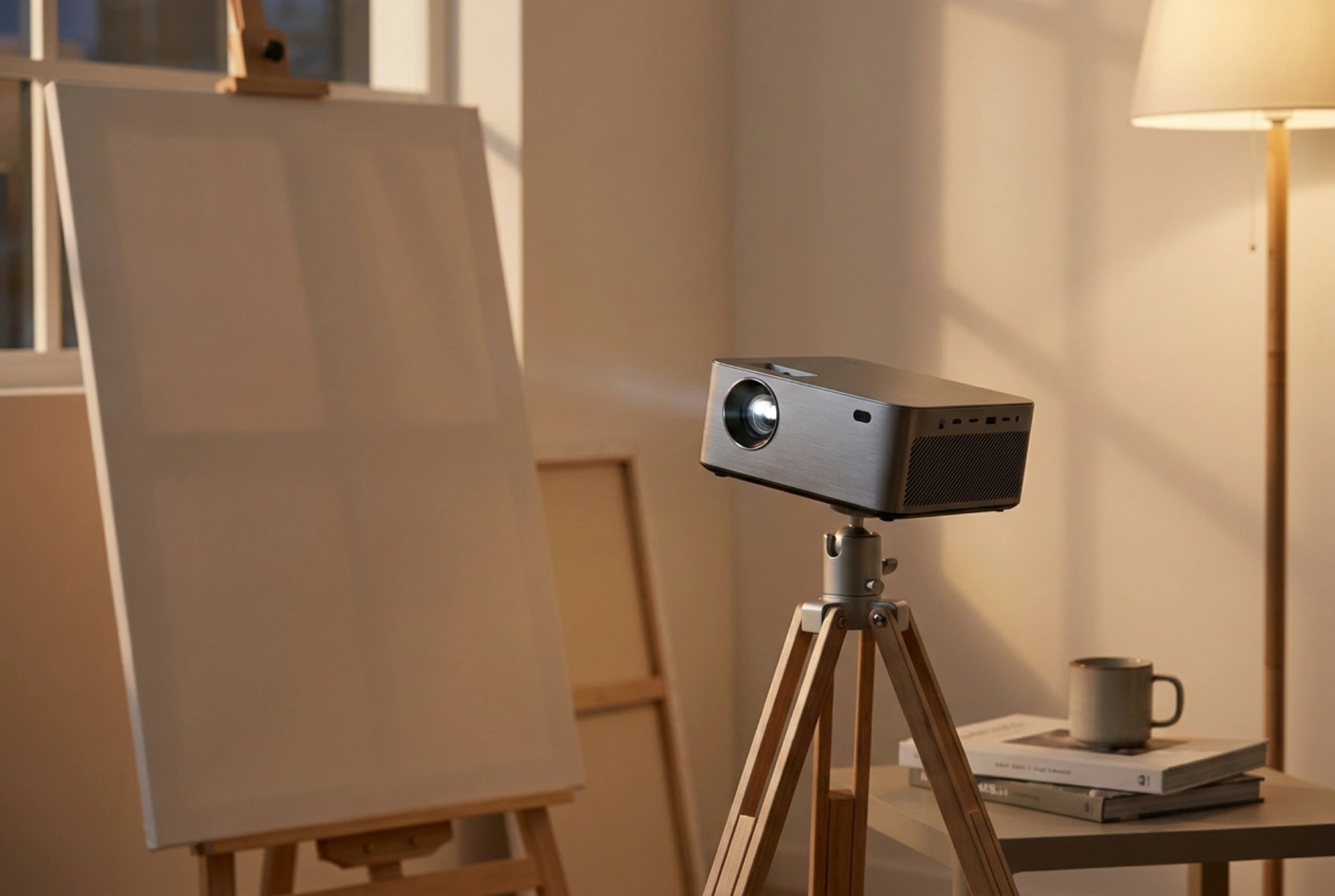

Stabilizace systému a fixace polohy
Největším nepřítelem při překreslování složitých kompozic je nechtěný pohyb stojanu nebo projektoru. Jakmile se jeden z těchto prvků posune byť jen o milimetr, dojde k posunu celé předlohy a navázání na rozpracovanou kresbu je extrémně náročné. Projektor vždy upevněte na robustní fotografický stativ s trojcestnou hlavou, která umožňuje nezávislé nastavení ve třech osách. Vyhněte se lehkým plastovým stativům, které reagují i na otřesy podlahy při chůzi. Samotný malířský stojan zajistěte proti pohybu protiskluzovými podložkami. Před zahájením práce si na plátno jemně tužkou zaznačte čtyři registrační body v rozích promítaného obrazu. Pokud by došlo k nechtěnému posunu, můžete podle těchto bodů projektor snadno zkalibrovat zpět do původní polohy bez nutnosti složitého přeměřování.
