Chaos pod psacím stolem není jen estetickým problémem, ale také rizikem pro mechanické poškození vodičů a přehřívání napájecích zdrojů. Správné uspořádání kabeláže vyžaduje systematický přístup založený na fyzikálních vlastnostech vodičů, distribuci tepla a mechanickém odlehčení tahových sil.
Fyzikální limity a mechanika ohybu vodičů
Při organizaci kabelů je nutné respektovat materiálové limity měděných jader a izolačních vrstev. Každý kabel má svůj minimální poloměr ohybu, který se obvykle rovná desetinásobku vnějšího průměru samotného vodiče. Pokud tento poloměr překročíte a kabel ohnete pod ostrým úhlem, dochází k mikroskopickému poškození měděných vláken uvnitř vodiče. To vede ke zvýšení elektrického odporu, lokálnímu zahřívání a v krajním případě k úplnému přerušení přenosu signálu nebo napájení.
Dalším faktorem je gravitační síla působící na visící kabely. Dlouhé a těžké svazky, které nejsou podepřeny, vyvíjejí neustálý tah na konektory a porty v zařízeních. Tento permanentní tah deformuje vnitřní kontakty v zásuvkách základních desek nebo monitorů, což způsobuje nestabilitu připojení. Správná metoda organizace proto vždy začíná odlehčením tahu u každého koncového bodu.
Separace vodičů podle napětí a eliminace interference
Častou chybou je těsné svazování všech kabelů do jednoho tlustého svazku. Z hlediska elektromagnetické kompatibility je nezbytné oddělit silové napájecí kabely (230 V) od datových vodičů (USB, HDMI, ethernetové kabely). Kolem silových vodičů se při průchodu střídavého proudu generuje elektromagnetické pole, které může v paralelně vedených datových kabelech indukovat nežádoucí šum a rušení.
- Paralelní vedení: Udržujte vzdálenost mezi silovými a datovými kabely alespoň 5 až 10 centimetrů, pokud jsou vedeny paralelně podél stolu.
- Křížení vodičů: Pokud se silový a datový kabel musí protnout, veďte je kolmo na sebe (v úhlu 90 stupňů). Tím se minimalizuje plocha vzájemné indukce a eliminuje interference.
- Teplotní management: Napájecí adaptéry (transformátory) mění část elektrické energie na teplo. Nesmí být uzavřeny v neprodyšných prostorech nebo těsně obaleny izolačními materiály. Kolem každého adaptéru musí proudit vzduch pro přirozenou konvekci chlazení.
Postup montáže: Od nejtěžších prvků po jemné doladění
Efektivní postup instalace vyžaduje přesný sled kroků, které zabrání nutnosti celou strukturu rozebírat při zapojení nového zařízení. Práce probíhá vždy od nejobjemnějších prvků směrem k nejtenčím vodičům.
Nejprve pod stolní desku upevněte hlavní kovový nebo síťovaný organizér (koš), který bude sloužit jako primární nosná trasa. Do tohoto organizéru umístěte napájecí vícenásobnou zásuvku (prodlužovací přívod). Tuto zásuvku pevně fixujte mechanickými klipy nebo textilními páskami se suchým zipem, aby se při zapojování a odpojování vidlic nepohybovala. Následně do koše uložte těžké napájecí transformátory monitorů a notebooků.

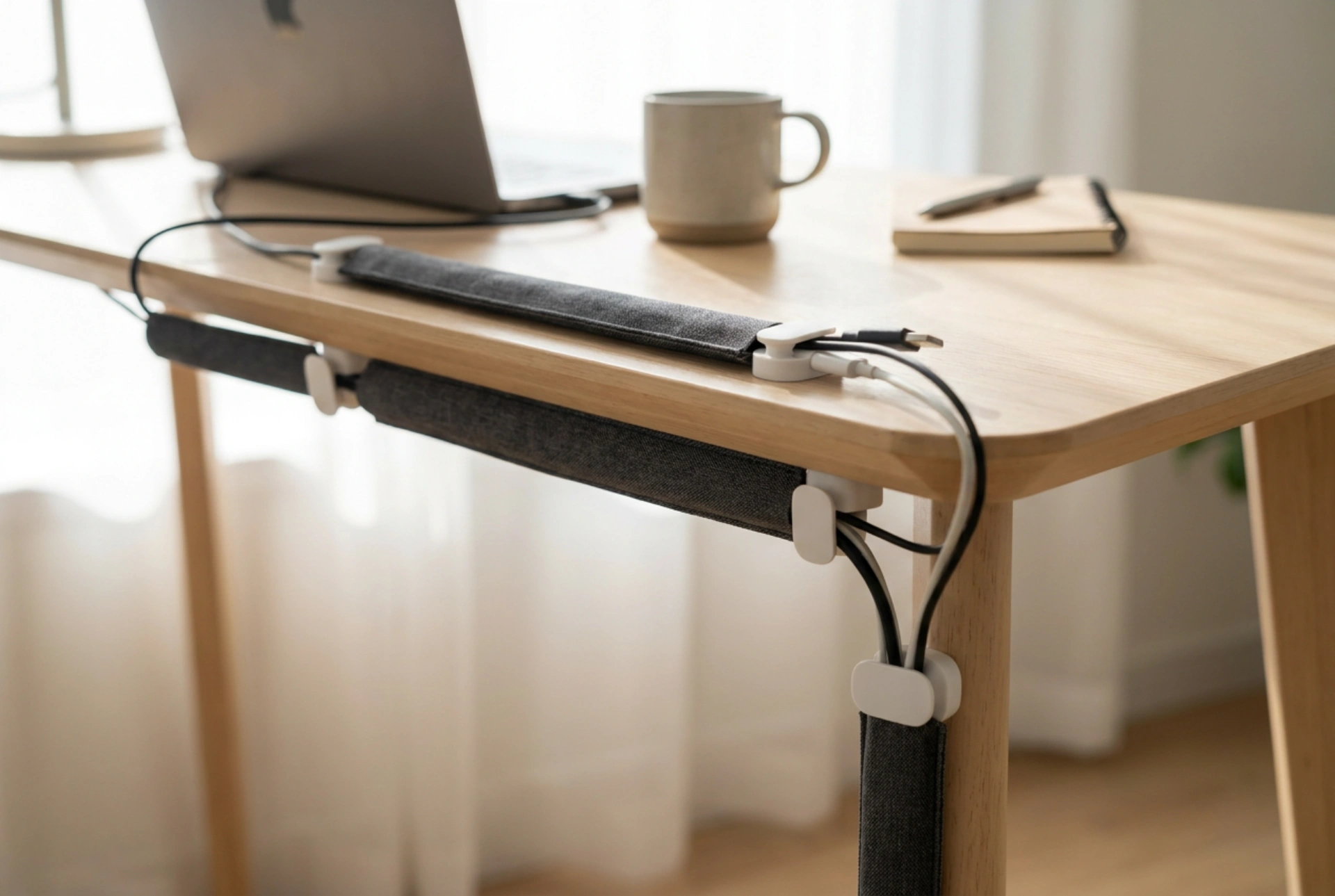

Teprve po stabilizaci napájecí základny začněte s vedením jednotlivých kabelů od spotřebičů. Kabely nesmí viset volně dolů. Použijte textilní rukávy nebo spirálové hadice, které kabely sdruží do logických svazků podle jejich cílového umístění. Výhodou textilních rukávů se suchým zipem je možnost kdykoliv přidat nebo odebrat vodič bez nutnosti přestřihávání jednorázových plastových stahovacích pásek. Plastové stahovací pásky navíc představují riziko zaříznutí do izolace kabelu při přílišném utažení.
Ochrana proti mechanickému opotřebení a rezerva pro pohyb
Pokud používáte výškově stavitelný stůl nebo polohovatelná ramena pro monitory, musíte v systému organizace vytvořit takzvanou dynamickou smyčku. Jedná se o úsek kabelového svazku, který má dostatečnou délkovou rezervu, aby umožnil plný rozsah pohybu stolu či ramene bez jakéhokoliv tahu za konektory. Tato smyčka by měla být chráněna ohebným páteřovým kanálem, který zabraňuje skřípnutí kabelů mezi mechanické části stolu.
Pro fixaci kabelů na rovných plochách stolové desky zespodu používejte nalepovací příchytky s elastomerovými nebo silikonovými klipy. Tyto materiály mají vysoký koeficient tření, takže kabel v úchytu neprokluzuje, ale zároveň na něj nevyvíjejí destruktivní bodový tlak.
