Integrovaná zásuvka na průmyslovém vysavači umožňuje automatické spouštění odsávání současně se zapnutím připojeného elektronářadí. Tento systém efektivně zachycuje prach a piliny přímo u zdroje, čímž zabraňuje jejich šíření do okolního prostoru a chrání zdraví obsluhy i mechanické části samotných strojů.
Fyzikální a mechanický princip automatického spínání
Srdcem tohoto systému je proudové relé integrované v elektrickém obvodu vysavače. Když zapnete připojené elektronářadí, jako je kotoučová pila, bruska nebo frézka, protékající elektrický proud prochází cívkou tohoto relé. Jakmile proud překročí prahovou hodnotu, obvykle kolem 50 až 100 wattů, vytvořené elektromagnetické pole sepne spínač, který okamžitě přivede napětí k motoru vysavače. Celý proces spuštění tak probíhá plně automaticky.
Klíčovou funkcí pro správné odsátí nečistot je takzvaný doběh motoru neboli zpožděné vypnutí. Po vypnutí elektronářadí zůstává vysavač v chodu ještě po dobu 5 až 15 sekund. Tento časový interval je kriticky důležitý pro bezpečné odsátí zbývajících částic, které se stále nacházejí v sací hadici. Bez tohoto doběhu by těžší prachové částice vlivem gravitace a ztráty podtlaku klesly zpět do hadice a při příštím pohybu by mohly vypadnout ven nebo ucpat sací hrdlo.
Elektrická kapacita a limitace zátěže
Při používání vysavače s integrovanou zásuvkou je nutné striktně dodržovat limity elektrického zatížení. Na těle vysavače je vždy uvedena maximální hodnota příkonu ve wattech, kterou lze ze zásuvky odebírat. Tento limit je dán dimenzováním vnitřních vodičů, vlastnostmi relé a celkovou kapacitou jističe v daném elektrickém okruhu.
- Celkový příkon okruhu: Standardní domovní zásuvkový okruh s jističem 16 A snese maximální zátěž přibližně 3680 W při jmenovitém napětí 230 V.
- Rozdělení příkonu: Pokud má samotný motor vysavače příkon například 1200 W, zbývá pro připojené elektronářadí maximálně 2480 W. Překročení tohoto limitu způsobí okamžité vybavení jističe nebo v horším případě poškození spínacího relé uvnitř vysavače.
- Indukční zátěž: Motor pily i motor vysavače představují indukční zátěž, která při startu vykazuje krátkodobou proudovou špičku. Proto je vysoce doporučeno používat nářadí vybavené funkcí pozvolného rozběhu (soft-start), která tyto špičky minimalizuje.
Elektrostatický náboj a uzemnění systému
Při rychlém proudění suchých prachových částic plastovou hadicí dochází k intenzivnímu tření, které generuje statickou elektřinu. Tento jev, známý jako triboelektrický efekt, může vést k nahromadění vysokého napětí na povrchu hadice. Pokud systém není správně uzemněn, může dojít k náhlému elektrickému výboji. V prostředí s vysokou koncentrací hořlavého prachu navíc hrozí riziko výbuchu. Průmyslové vysavače určené pro práci s elektronářadím proto často využívají antistatické hadice a vodivé bajonety, které odvádějí tento elektrostatický náboj přes uzemňovací kolík integrované zásuvky bezpečně do uzemňovací soustavy budovy.
Optimalizace aerodynamického tlaku a průměru hadice
Účinnost odsávání závisí na zachování optimální rychlosti proudění vzduchu, která by pro suché piliny neměla klesnout pod 20 metrů za sekundu. Při připojení hadice k elektronářadí však často dochází k výraznému zúžení profilu. Toto zúžení sice zvyšuje lokální podtlak, ale zároveň drasticky snižuje celkový objemový průtok vzduchu.

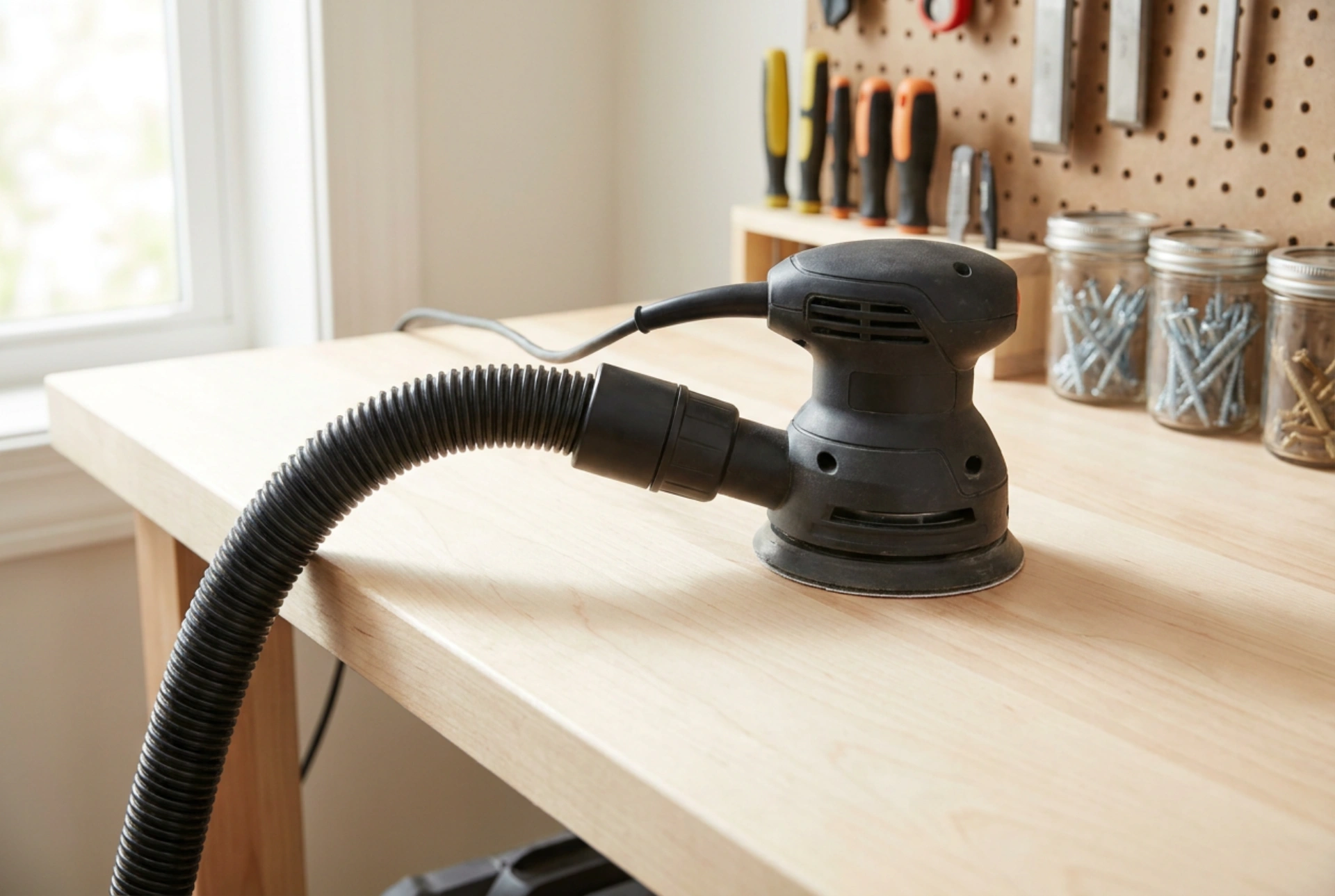

U rotačních brusek může nadměrný podtlak způsobit přisátí brusného talíře k materiálu, což vede k poškození povrchu a přetěžování motoru brusky. Z tohoto důvodu jsou adaptéry vybaveny mechanickým přisávacím ventilem, kterým lze regulovat množství falešného vzduchu. Tím se sníží přítlak na opracovávanou plochu při zachování dostatečného odtahu jemných částic.
Správný postup zapojení a provozu
Pro zajištění bezproblémového chodu a maximální účinnosti odsávání postupujte podle následujícího protokolu:
- Očistěte odsávací hrdlo elektronářadí od hrubých nečistot a pevně nasaďte odpovídající pryžový adaptér.
- Zasuňte bajonetovou koncovku sací hadice do adaptéru nářadí. Spoj musí být dokonale těsný, aby nedocházelo ke ztrátě podtlaku.
- Přepněte hlavní vypínač vysavače do polohy označené symbolem zásuvky nebo nápisem „Auto“. V této poloze zůstává vysavač v pohotovostním režimu.
- Zapojte síťový kabel elektronářadí do integrované zásuvky na těle vysavače.
- Teprve poté zapojte hlavní přívodní kabel vysavače do síťové zásuvky ve zdi a zapněte elektronářadí pro ověření synchronizovaného startu.
