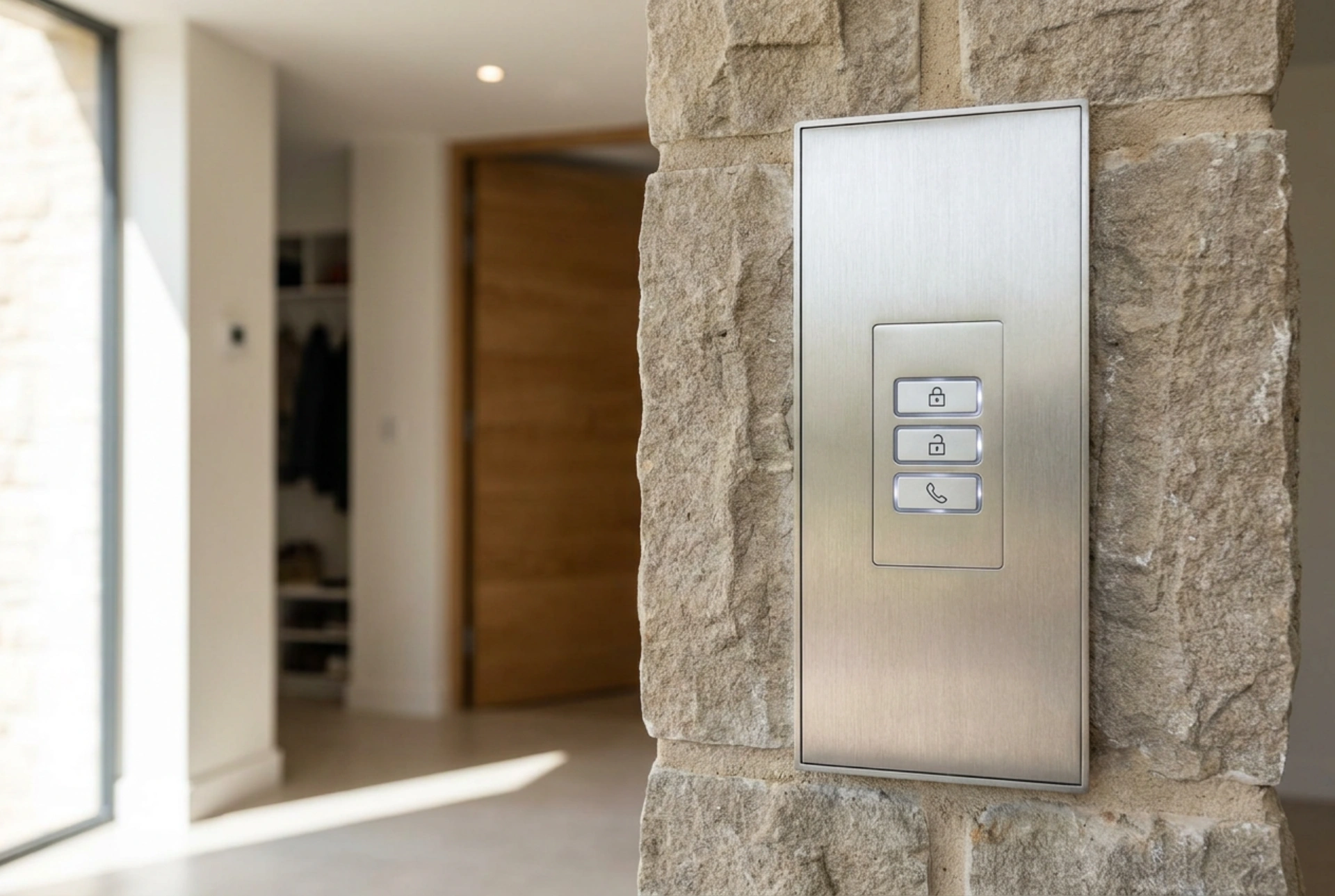

Moderní domovní telefon, často označovaný jako intercom, nepředstavuje pouze zařízení pro přenos zvuku, ale funguje jako komplexní řídicí centrum nízkého napětí. Pochopení fyzikálních principů a elektrických mechanismů, které stojí za otevíráním vstupní branky a pojezdové brány, je klíčem k bezporuchovému provozu celého přístupového systému.
Princip elektrického impulsu a nízkonapěťového okruhu
Základem každého domovního telefonu je práce s bezpečným nízkým napětím, nejčastěji v rozmezí 12 až 24 voltů střídavého nebo stejnosměrného proudu. Toto napětí zajišťuje bezpečnost uživatelů i v případě poškození kabeláže vlivem vlhkosti či mechanického namáhání v exteriéru. Když stisknete tlačítko pro otevření branky na vnitřní jednotce, nedochází k přímému mechanickému tahu, nýbrž k uzavření elektrického obvodu. Tento impuls putuje vodiči k venkovní jednotce a následně k výkonnému prvku – elektrickému zámku nebo řídicí jednotce brány.
Elektromagnetický zámek: Mechanika schovaná v kovu
Otevírání branky zajišťuje nejčastěji takzvaný elektrický otvírač neboli elektromechanický zámek. Uvnitř tohoto zařízení se nachází cívka s kovovým jádrem neboli solenoid. Průchodem elektrického proudu cívkou vzniká elektromagnetické pole, které přitáhne kotvu a uvolní blokovací západku. Tím je umožněno fyzické zatlačení do branky bez nutnosti stlačit kliku.
Z hlediska materiálové vědy a mechaniky rozlišujeme dva základní typy fungování:
- Režim NC (Normally Closed): Zámek vyžaduje elektrický impuls k uvolnění západky. Při výpadku proudu zůstává branka bezpečně zajištěna.
- Režim NO (Normally Open): Zámek je neustále pod proudem, který drží západku uzamčenou. Při přerušení dodávky proudu se zámek automaticky uvolní, což je klíčové z hlediska bezpečnosti únikových cest.
Řízení pojezdové brány přes bezkontaktní relé
Na rozdíl od branky, kde domovní telefon přímo napájí elektromagnetickou cívku, funguje ovládání automatické brány na jiném principu. Motor brány vyžaduje pro svůj chod podstatně větší elektrický proud, který by jemnou elektroniku intercomu zničil. Proto se zde využívá takzvaný bezpotenciálový kontakt neboli suchý kontakt relé.
Relé funguje jako elektromagneticky ovládaný spínač. Když na vnitřní jednotce zvolíte otevření brány, domovní telefon vyšle slabý signál do relé instalovaného ve venkovním panelu. Tento signál zmagnetizuje cívku relé, která fyzicky přitáhne silnoproudý kontakt a spojí řídicí okruh pohonu brány. Pohon brány detekuje toto spojení jako povel ke startu a spustí vlastní napájecí cyklus motoru pro otevření či zavření.
Přenos signálu: Od analogových vodičů po sběrnicové systémy
Způsob, jakým se signál přenáší mezi vnitřní jednotkou, venkovním tablem a akčními členy, určuje spolehlivost celého systému. Starší analogové systémy využívaly vícevodičové zapojení, kde každý vodič měl svou specifickou funkci, jako je audio, napájení, vyzvánění či ovládání zámku. Moderní systémy využívají dvouvodiovou sběrnici.
U sběrnicových systémů probíhá veškerá komunikace digitálně po jediném páru vodičů. Napájení, zvuk, obraz i povely pro sepnutí relé jsou modulovány do vysokofrekvenčních digitálních kódů. Dekodér integrovaný ve venkovní jednotce tyto kódy rozpozná a sepne příslušný výstup pro branku či bránu. Výhodou je extrémní odolnost vůči rušení a minimalizace rizika chybného zapojení.
Vliv prostředí a prevence přechodového odporu
Venkovní prvky intercomu a elektrických zámků jsou neustále vystaveny teplotním výkyvům, vlhkosti a oxidaci. Nejčastější příčinou selhání otevírání branky není mechanické opotřebení, ale vznik přechodového odporu na svorkovnicích. Oxidace měděných či mosazných kontaktů zvyšuje odpor vodiče, což vede k poklesu napětí pod kritickou mez potřebnou pro aktivaci elektromagnetu.
Pro zachování stoprocentní funkčnosti je nezbytné chránit spoje před vzdušnou vlhkostí. Použití dielektrické vazelíny na svorky zabraňuje přístupu kyslíku a vody, čímž eliminuje elektrochemickou korozi. Důležitá je také volba správného průřezu vodičů s ohledem na délku trasy, aby nedocházelo k nežádoucímu úbytku napětí na dlouhém vedení k bráně.
