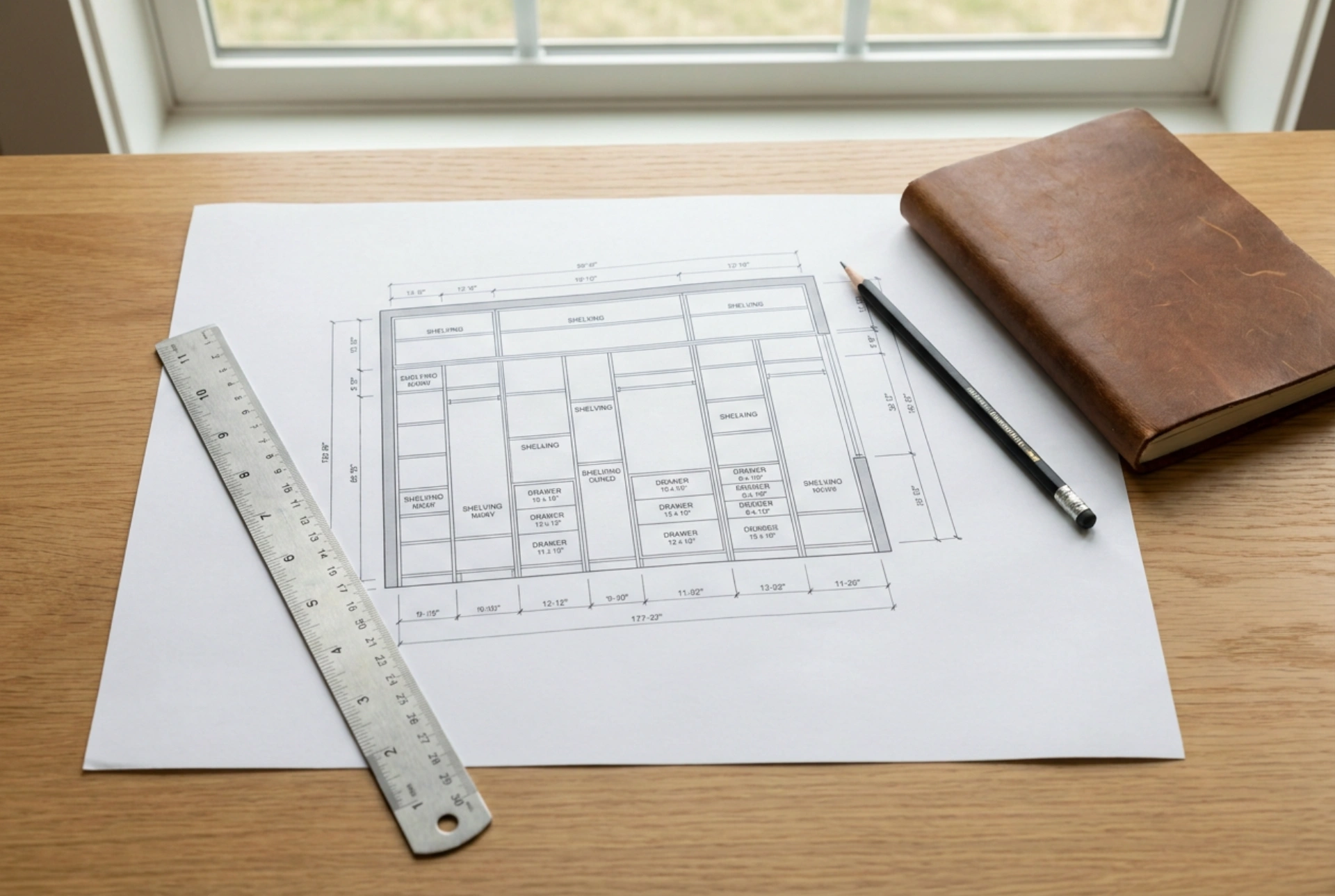

Správné porozumění technickému výkresu vestavěné skříně je klíčem k tomu, abyste předešli nefunkčnímu otevírání, špatné cirkulaci vzduchu nebo kolizím s interiérovými prvky. Pochopení kót, konstrukčních tolerancí a fyzikálních vlastností materiálů vám umožní odhalit kritické chyby dříve, než se desky začnou řezat.
Rozdíl mezi celkovou a využitelnou hloubkou
Jedním z nejčastějších omylů při čtení výkresů je záměna celkové hloubky skříně za hloubku využitelnou. Standardní ramínko na šaty vyžaduje pro volné visení minimálně 55 centimetrů čistého prostoru. Pokud projekt uvádí celkovou hloubku skříně 60 centimetrů, musíte zkontrolovat typ otevírání. U klasických otočných dveří na závěsech ztratíte z hloubky pouze tloušťku čelní desky (obvykle 18 až 20 milimetrů). Pokud však projekt počítá s posuvnými dveřmi, vodicí kolejnice instalované v horní a dolní části zaberou 8 až 10 centimetrů. Čistá hloubka pro ukládání se tak rázem zmenší na 50 centimetrů, což vede k neustálému mačkání rukávů oblečení při každém zavření dveří.
Kolize zásuvek a kování: Pozor na panty a překrytí
Fyzika pohybu vnitřního vybavení skrývá další úskalí. Výsuvné šuplíky a drátěné koše vyžadují pro svou dráhu zcela volný profil. Na výkresu v půdorysu proto pečlivě sledujte umístění dveřních pantů a překryvy posuvných křídel. U skříní s posuvnými dveřmi vzniká uprostřed zóna překrytí křídel. Pokud je zásuvka navržena přesně v této středové ose, při otevření narazí do rámu dveří. Podobný problém nastává u otočných dveří, kde misky pantů vyčnívají do vnitřního prostoru korpusu. Zásuvka umístěná v těsné blízkosti boku skříně se kvůli nim nemusí vysunout. Konstruktér musí do projektu zanést takzvané distanční lišty, které posunou vodicí lišty šuplíku dál od boku korpusu.
Statika polic a průhyb materiálu pod zátěží
Při kontrole projektu se zaměřte na délku volně uložených polic bez středové podpory. Zde platí jednoduché fyzikální zákony o ohybovém momentu. Standardní laminovaná dřevotřísková deska o tloušťce 18 milimetrů má své limity. Pokud délka police překročí 80 až 90 centimetrů a bude zatížena těžšími předměty (například knihami nebo ložním prádlem), časem dojde k trvalé deformaci a průhybu. U delších rozpětí vyžadujte v projektu zesílení přední hrany hliníkovým profilem, použití silnější desky (například 25 milimetrů) nebo přidání svislé dělicí příčky (stojny), která zkrátí délku jednotlivých polic a rozdělí zatížení.
Cirkulace vzduchu a prevence vzniku plísní
Vestavěné skříně se často instalují k obvodovým stěnám domu, které bývají chladnější než vnitřní příčky. Pokud skříň zcela uzavře stěnu bez možnosti proudění vzduchu, hrozí kondenzace vlhkosti a následný vznik plísní. Kvalitní projekt musí obsahovat detaily odvětrávání. Toho se docílí vynecháním zadní sololitové desky, vytvořením vzduchové mezery (cca 2 až 5 centimetrů) mezi stěnou a korpusem a instalací ventilačních mřížek do soklu a stropního dorazu. Tento komínový efekt zajistí neustálý pohyb vzduchu za nábytkem a zabrání hromadění vlhkosti.
Praktický kontrolní seznam před podpisem projektu
Než projekt schválíte k výrobě, projděte si tyto klíčové body:
- Zkontrolujte, zda výkres obsahuje tloušťku materiálů (standardem pro korpusy je 18 mm).
- Ověřte výšku soklu – ta musí kompenzovat případné nerovnosti podlahy a umožnit otevření spodních zásuvek nad kobercem či lištou.
- Ujistěte se, že vypínače, zásuvky a stropní svítidla nezasahují do dráhy otevírání dveří.
- Prověřte, zda jsou vodicí lišty zásuvek zakresleny s tlumením a plným výsuvem pro snadný přístup k obsahu.
