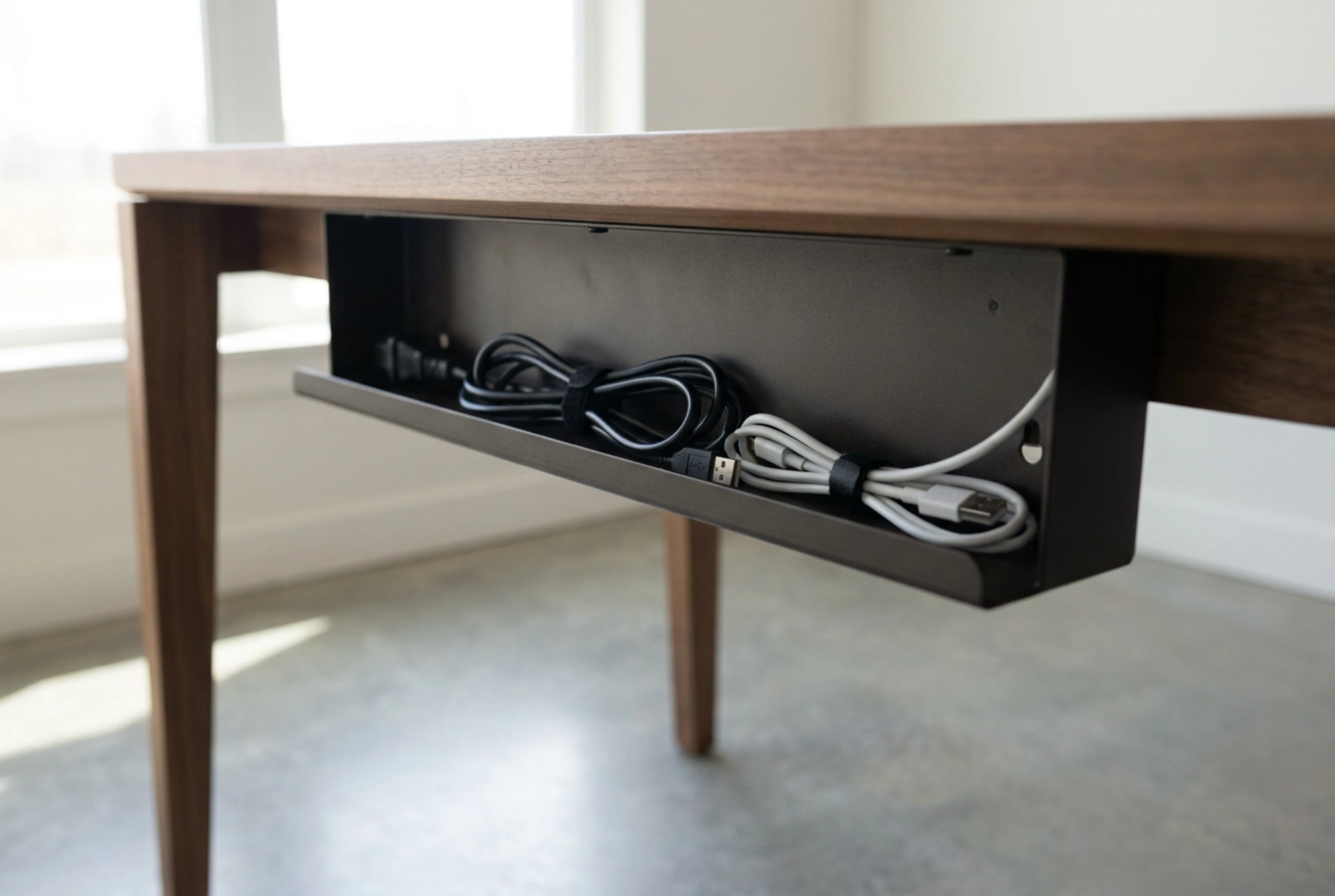

Uspořádání kabeláže pod pracovním stolem není pouze estetickou záležitostí, ale především funkčním krokem, který předchází mechanickému poškození vodičů, přehřívání a elektromagnetickému rušení. Správná instalace kabelového organizéru vyžaduje pochopení fyzikálních vlastností materiálů a zásad bezpečné distribuce elektrické energie.
Mechanické namáhání a kritický poloměr ohybu
Každý elektrický a datový kabel se skládá z vnitřního vodiče a izolační vrstvy z polymerů, jako je PVC nebo teflon. Tyto materiály mají specifické limity elasticity. Při přílišném ohýbání kabelů dochází k mechanickému napětí, které může vést k mikrotrhlinám ve vodiči nebo k deformaci izolace. Tento jev se nazývá překročení minimálního poloměru ohybu.
Pro běžné síťové a napájecí kabely platí obecné pravidlo, že minimální poloměr ohybu by měl činit čtyřnásobek až osminásobek vnějšího průměru kabelu. Pokud kabel ohnete pod ostrým úhlem, riskujete zvýšení elektrického odporu v místě ohybu, což u datových kabelů vede ke ztrátě signálu a u silových kabelů k lokálnímu zahřívání. Při ukládání do organizéru pod stolem proto vždy dbejte na pozvolné oblouky a nikdy kabely nelámejte v úhlu devadesáti stupňů.
Tepelné ztráty a riziko akumulace tepla v organizéru
Průchodem elektrického proudu vodičem vzniká teplo, což je jev známý jako Jouleovo teplo. Množství generovaného tepla je přímo úměrné druhé mocnině proudu a odporu vodiče. Pokud svážete velké množství napájecích kabelů do jednoho těsného svazku, výrazně omezíte možnost přirozené konvekce, tedy ochlazování prouděním vzduchu.
Akumulace tepla v uzavřeném prostoru organizéru může zvýšit teplotu okolí natolik, že dojde k degradaci plastové izolace kabelů. To zvyšuje riziko zkratu. Z hlediska termodynamiky je ideální použít otevřené drátěné žlaby nebo perforované organizéry, které umožňují volný odvod teplého vzduchu stoupajícího vzhůru. Napájecí adaptéry, které produkují nejvíce tepla kvůli ztrátám při transformaci napětí, by měly být umístěny odděleně od ostatních kabelů s dostatečným prostorem pro cirkulaci vzduchu.
Elektromagnetická kompatibilita pod stolem
Napájecí kabely vedoucí střídavý proud o frekvenci padesát hertzů generují kolem sebe elektromagnetické pole. Pokud jsou datové kabely (například HDMI nebo ethernet) vedeny v bezprostřední blízkosti a paralelně s těmito silovými vodiči, dochází k indukci nežádoucího napětí do datových linek. Tento jev se projevuje jako elektromagnetické rušení, které může způsobit blikání monitorů nebo nestabilitu síťového připojení.
Chcete-li tomuto jevu předejít, dodržujte při organizaci následující pravidla fyzikálního uspořádání:
- Fyzické oddělení: Pokud je to možné, veďte silové a datové kabely v různých částech organizéru, ideálně s odstupem alespoň pět až deset centimetrů.
- Křížení pod pravým úhlem: Pokud se silový a datový kabel musí protnout, veďte je kolmo na sebe. Křížení pod úhlem devadesát stupňů minimalizuje plochu vzájemné indukce a dramaticky snižuje přenos rušení.
- Stínění: Pro kritické datové trasy používejte stíněné kabely, které mají vnitřní kovovou fólii chránící vodiče před vnějšími poli.
Postup montáže a správná fixace kabelů
Před samotným ukládáním kabelů do organizéru odpojte veškerá zařízení a očistěte povrchy od prachu. Prach funguje jako tepelný izolant a usnadňuje zadržování vlhkosti, což zhoršuje izolační vlastnosti.
Při fixaci kabelů se vyhněte jednorázovým plastovým stahovacím páskám. Tyto pásky mají tendenci se zařezávat do měkké PVC izolace kabelů, pokud jsou utaženy příliš pevně, což trvale poškozuje geometrii vnitřních vodičů. Místo toho použijte textilní suché zipy. Ty umožňují fixaci s rozloženým tlakem, nepoškozují kabely a dovolují snadné dodatečné úpravy. Organizér namontujte pevně k desce stolu pomocí vrutů s vhodnou délkou, aby nedošlo k provrtání pracovní plochy.
Odlehčení tahu na konektorech
Dalším kritickým bodem je mechanické napětí v místech připojení konektorů do přístrojů. Gravitace neustále působí na visící kabely, což vytváří pákový efekt na porty počítače nebo monitoru. Dlouhodobý tah může poškodit pájené spoje na deskách plošných spojů uvnitř elektroniky. Vždy zajistěte, aby v bezprostřední blízkosti konektoru byla vytvořena malá rezerva a kabel byl pevně fixován k rámu stolu nebo organizéru ještě předtím, než začne jeho volná vertikální trasa. Tím přenesete váhu kabelu z konektoru na nosnou konstrukci organizéru.
